建筑防水卷材拉力试验机

建筑防水卷材拉力试验机产品详情 产品采用双空间门式结构，上空间拉伸，下空间压缩、弯曲。主机部分由两根导向立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。具有调速精度高、范围宽、性能稳定日本松下交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋。

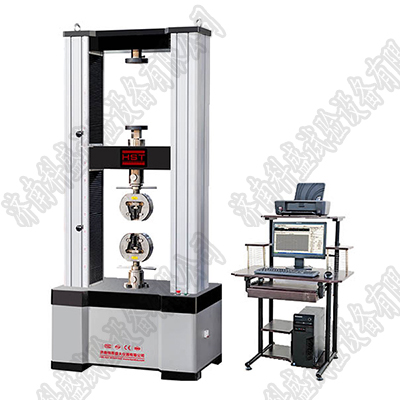

建筑防水卷材拉力试验机主机

产品采用双空间门式结构，上空间拉伸，下空间压缩、弯曲。主机部分由两根导向立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。具有调速精度高、范围宽、性能稳定的日本松下交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。该结构保证机架有足够的刚度，同时实现高效、平稳传动。

●门式框架结构，整体冲压机壳，外观整洁雅致。

●精密滚珠丝杠仅承受拉力,有效延长寿命及刚性稳定性.

●精密丝杠副加载方式,双螺母背紧消间隙,确保系统高刚性及高动态性能.

建筑防水卷材拉力试验机结构原理

采用圆弧同步带轮减速，零间隙滚珠丝杠副传动，传动无间隙，使试验力和变形速度精密控制得到保证。电机通过三级同步带轮减速以后带动丝杠旋转，从而推动移动横梁在选定的速度下作直线运动以实现各种试验功能

主机框架：用型钢制作，表面经过钝化、底漆、面漆等工艺处理。

滚珠丝杠副：用德国霹西公司产滚球丝杠副，以确保无间隙传递和控制精度。双套滚珠丝杠安装框架内两侧，上端与上横梁轴承连接，滚珠螺母与中部活动横梁固定连接，下端与框架台面下部两端带轮连接，带轮旋转带动滚珠丝杠旋转，使中横梁升降产生拉力或压力。利用中横梁快速升降还可以调节试验空间。

传动系统；安装于工作台下部，由同步齿形带及同步齿形带轮所组成，此种传动系统可有效地消除传动过程中的间隙和滑移现象，确保控制的精确性。系统采用二级减速，由两根同步齿形带和五个同步带轮组成。本机不应用减速机，采用传动系统直接减速方式，此种减速方式的优势有两点：一是低噪音，二是免维护。

横梁；分为上横梁和中横梁，采用中型厚度的碳钢钢板制作，上横梁为固定横梁，安装于主机的上端。中横梁为活动横梁，通过滚珠螺母与滚珠丝杠连接。中横梁也是加载的关键部件，传感器安装于中横梁的下端，各种试验附具的一端也都悬挂于中横梁之上，中横梁升降即可产生拉力和压力。

夹头体；拉伸试验用楔形结构，采用铸钢件毛坯加工而成，一侧封闭，另一侧用于安装滑动卡板和夹块，表面电镀。分为上部夹头体和下部夹头体，上部夹头体与活动横梁上所安装的传感器连接，下部夹头体与工作台连接。

移动控制盒；用于在调整试验空间时操作移动横梁快速升降，具有快/慢、步进等多种操作方式，可自由吸附粘贴于主机易于操作的部位。

框架支柱；四根支柱采用碳钢钢管制作，两根为一组，安装于滚珠丝杠的外侧，上、下两端分别与上横梁和工作台固定连接，主要用于加强框架支撑和安装表面扣板。

防尘罩；安装于门式框架的内侧，用于防止滚珠丝杠受到粉尘侵害。

外罩；采用铝合金及彩钢等材料制作，主要用于对局部机体内部进行遮盖，使机器外型得以美观，另外对局部机体内部也可以起到保护作用。

建筑防水卷材拉力试验机产品规格: UTM4104

建筑防水卷材拉力试验机重要功能：

主要用于各种金属、非金属及复合材料进行拉伸、压缩、弯曲等力学性能指标的测试及研究。精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。具有载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。根据GB及ISO、JIS、ASTM、DIN、BS等国际标准进行试验和提供检测数据。自动完成材料的大承载力、强度、伸长变形、延伸率、弹性模量等试验参数。

建筑防水卷材：沥青防水卷材、高聚物改性沥青防水卷材、高分子防水卷材(P)、弹性体改性沥青防水卷材(SBS)、预铺(Y)/湿铺(W)防水卷材、沥青基聚酯胎防水卷材(PY类)、单面粘合(S) /双面粘合(D)/Ⅰ型/Ⅱ型防水卷材等拉伸试验性能指标的测试及研究。

石油沥青防水卷材、沥青复合胎柔性防水卷材、玻璃纤维胎/布胎/纸胎卷材、自粘橡胶沥青防水卷材、自粘聚合物/沥青防水卷材、塑性体(APP)沥青防水卷材、三元丁橡胶防水卷材、聚乙烯胎卷材等拉伸试验性能指标的测试及研究。

橡胶（Rubber）：天然橡胶、合成橡胶、固态橡胶（干胶）、乳状橡胶（乳胶）、硬胶、软胶，生胶、混炼胶等拉伸试验性能指标的测试及研究。

柔性、弹性材料等拉伸试验性能指标的测试及研究。

试验项目：拉伸性能、撕裂性能(钉杆法)、大峰拉力、次高峰拉力、大峰时延伸率、第二峰时延伸率、接缝剥离强度、接缝撕裂强度、拉伸强度、拉断伸长率、定伸应力、定应力伸长率、屈服点拉伸应力、屈服点伸长率、拉断变形。

建筑防水卷材拉力试验机是根据：

GB/T2611-2007《试验机通用技术要求》

GB/T16491-2008《电子式万能试验机》

GB/T 13634-2008《单轴试验机检验用标准测力仪的校准》

JB/6146-2007《引伸计 技术条件》

GB/T228.1―2010《金属材料 室温拉伸试验方法》

GB/T7314-2005《金属压缩试验方法》

GB/T8653-2007《金属杨氏模量、玄线模量、切线模量和泊松比试验方法（静态法）》

GB/T1348-2009 《球墨铸铁件》

GB/T528-《硫化橡胶或热塑性橡胶拉伸应力应变性能的测定》；

GB/T328.1~27-2007《建筑防水卷材试验方法》；

GB18242-《弹性体改性沥青防水卷材》；

GB18243-《塑性体改性沥青防水卷材》；

GB/T14686-《石油沥青玻璃纤维胎防水卷材》；

GB18967-《改性沥青聚乙烯胎防水卷材》；

GB/T23457-《预铺/湿铺防水卷材》；

GB/T16777-《建筑防水涂料试验方法》；

GB/T23445-《聚合物水泥防水涂料》；

GB12952-2011 《聚氯乙烯乙烯防水卷材》；

GB12953-《氯化聚乙烯防水卷材》；

GB/T19250-《聚氨酯防水涂料》；

GB18173.2-《高分子防水材料第二部分 止水带》；

GB18173.1-《高分子防水材料部分片材》；

ISO 37：2005/Cor.1：2008 硫化橡胶或热塑性橡胶--拉伸应力应变性能的测定(英文版)；

EN13707-《柔性防水卷材-屋面防水用增强沥青卷材》；

JISA 6021-《建筑用防水涂料》；

JC/T975-《道桥用防水涂料》；

JC/T974-《道桥用改性沥青防水卷材》；

JC/T504-《铝箔面石油沥青防水卷材》；

JC/T690-《沥青复合胎柔性防水卷材》；

JC840- 《自粘橡胶沥青防水卷材》；

JC898- 《自粘聚合物改性沥青聚酯胎防水卷材》；

JC/T645-《三元丁橡胶防水卷材》；

JC/T684-《氯化聚乙烯-橡胶共混防水卷材》；

JT/T536-《路桥用塑性体(APP)沥青防水卷材》；

标准制造。适用标准：国标、ASTM、等国内外试验标准。本机外形美观、操作方便、性能稳定可靠。

本公司生产的微机控制电子万能试验机结合国外先进控制技术、精美的外观设计、高效率的传动系统构成高性能主机，控制系统采用流行的高速PCI2.2标准并行总线设计，采用美国BB公司放大器，AD公司的高速模数转换器及CPLD构成数据采集系统高精度负荷传感器构成测量系统。软件采用比较流行的C.NET高级语言编写升级简单快捷。

试验机专业软件可实现屈服强度(Fe)、抗拉强度(Rm)等数据和指标，计算机控制系统对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求、试验报告多样化如WORD、EXECEL等方式。

该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、汽车制造、减震系统等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

1. 各种金属、非金属材料、复合材料的拉伸、压缩、弯曲试验。

2. 各种薄金属、丝材、细线、纤维、弹性体、泡沫材料性能试验。

3. 纺织、食品、药品、化妆品、橡胶、塑料、薄膜、生物材料性能试验。

4. 电子部件的拉脱、剥离、焊接强度试验。

5. 印刷电路板的剥离、弯曲强度、紧固件性能试验。

6. 木制品、纸产品、胶片样品的拉伸试验。

建筑防水卷材拉力试验机技术参数

1大试验力10KN

2试验机级别0.5级 / 1级

3负荷测量范围0.2%～100%FS（0.5级）/1%～100%FS（1级）

4示值相对误差±0.5%（0.5级）/±1.0%以内（1级）

5试验力分辨力1/±500000F.S（全程分辨力不变）

6变形测量范围0.2%～100%FS

7力控速率调节范围0.005%～5%FS/S

8力控速率控制精度速率＜0.05%FS时，为±1%设定值以内； 速率≥0.05%FS时，为±0.5%设定值以内；

9变形速率调节范围0.005～5%FS/s；

10变形速率控制精度速率＜0.05%FS/s时，为设定值的±1%以内； 速率≥0.05%FS/s时，为设定值的±0.5%以内；

11位移速率调节范围0.001～600mm/min（可定制高速系统0.001～2000mm/min）

12位移速率控制精度为设定值的±0.2%以内；

13恒力、恒变形、恒位移控制范围0.5%～100%FS

14恒力、恒变形、恒位移控制精度设定值≥10%FS时，为设定值的±0.5%以内 设定值＜10%FS时，为设定值的±1%以内

15有效试验跨度500mm

16横梁移动行程1500mm

17大变形测量范围0～1200mm；

18电源电压～220V±10% 50Hz（须可靠接地）

19机器功率750W

20载荷机架尺寸(LWH)890x520x2450mm

21机器重量≈550kg

建筑防水卷材拉力试验机应用行业：

计量质检；橡胶塑料；冶金钢铁；机械制造；电子电器；汽车生产；纺织化纤；电线电缆；包装材料和食品；仪器仪表；医疗器械；民用核能；民用航空；高等院校；科研实验所；商检仲裁、技术监督部门；建材陶瓷；石油化工；其它行业。

建筑防水卷材拉力试验机原装配置：

拉伸夹具 1套；弯曲夹具1套；压缩夹具1套

建筑防水卷材拉力试验机可拓展配置：

电子引伸计；大变形（旋转式或固定式）；高低温箱；高温炉；T型工作台，可根据客户提供的试验标准或试验试样选择的夹具或特殊设计的夹具与附件，费用另计。

建筑防水卷材拉力试验机调速系统与伺服电机 ：

采用调速精度高、性能稳定的日本松下电气公司MINAS交流伺服系统和交流伺服电机作为驱动系统。

调速范围：0.001―500mm/min。

调速比：1：10000。

速度精度：优于±1%

建筑防水卷材拉力试验机试验力与试样变形测量

试验力测量范围0.4%―100%Fｓ，测力分辨率为满量程范围的500000码，示值精度为±0.5%，具有试验过程力值实时显示、峰值保留等功能。随机配备标距50mm，变形量10mm引伸计一只，变形精度优于±1%Fｓ，测量系统分辩力为0.001%。

建筑防水卷材拉力试验机位移测量系统

位移测量分辨率为0.0001mm。

横梁移动小于等于5mm，位移误差不大于0.005mm。

横梁移动大于5mm，位移示值相对误差为±0.5%以内。

建筑防水卷材拉力试验机控制与显示系统

PC机+控制与数据处理软件+STC8800控制器和打印机构成试验机控制与数据处理、打印系统。

建筑防水卷材拉力试验机工作条件

1 室温10―35℃。

2 相对湿度≤80%。

3 周围无振动，无腐蚀性介质，无强磁场干扰。

4 电源电压波动不超过额定电压的10%。

5 在稳固的基础上水平安装，水平度为0.2/1000。
